Micral Titan Plus.

Mehr Fräsweg bei der Titanbearbeitung.

Den Einsatz erleben

105 m

statt 75 m Fräswegim dokumentierten NOVA-Anwendungsvergleich
VOM WERKZEUG ZUM ERGEBNIS

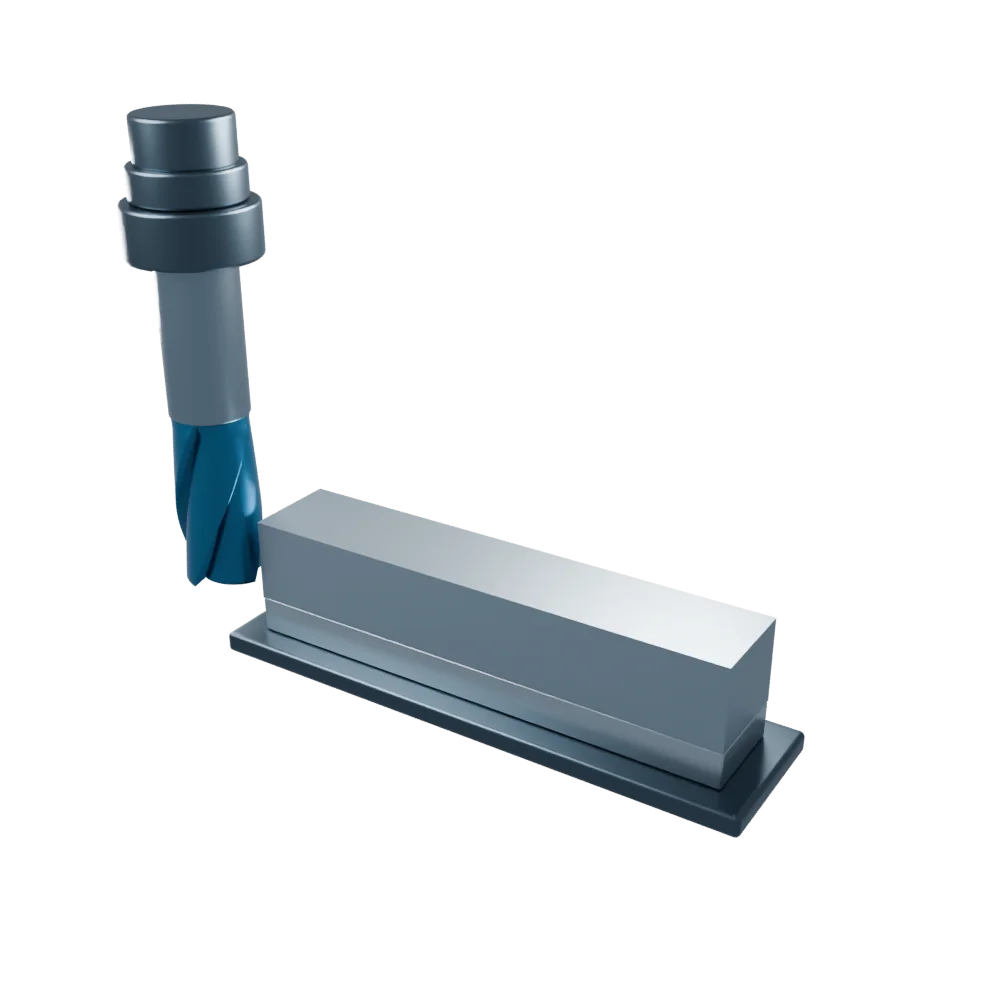

HM-Schaftfräser · Ø 10 mm

01 / Das Werkzeug

Fräsen von Titan.

Ein Hartmetallfräser mit Micral Titan Plus bearbeitet TiAl6V4.

Ø 10 mmTiAl6V4

02 / Der Eingriff

Span für Span.

Die Schneiden fräsen eine Schulter in das Werkstück.

03 / Die Schneide

Kontakt an der Schneide.

Hier treffen Span, Wärme und mechanische Belastung auf die Beschichtung.

04 / Das Ergebnis

105 statt 75 Meter Fräsweg.

Micral Titan Plus und die Vergleichsbeschichtung im dokumentierten Versuch.

05 / Ihre Anwendung

Ihre Titanbearbeitung.

Besprechen wir Werkzeug, Werkstoff und Einsatzbedingungen.

Anwendung besprechen
Technische Daten & Anwendungsbericht
Werkzeug
HM-Schaftfräser · Ø 10 mm
Werkstück
TiAl6V4
Schnittgeschwindigkeit vc
60 m/min
Radiale Eingriffsbreite ae
5,0 mm
Axiale Schnitttiefe ap
10 mm
Vergleichsbeschichtung
Comp. AlCrN
Verschleißmarkenbreite laut Bericht
0,0125 mm
NOVA-Originalbericht: Micral Titan Plus 105 m, Comp. AlCrN 75 m, mit Bearbeitungsdaten

Die 3D-Darstellung veranschaulicht einen seitlichen Fräseingriff. Werkzeuggeometrie, Werkzeugweg und Bewegung sind schematisch; sie rekonstruieren den Originalversuch nicht maßstabs- und zeitgetreu. Die Schichtfarbe ist nach dem Originalfoto angenähert.
