Découpage fin avec DUNOVA

Découpage fin d’inox de 6 mm.

CAS PRATIQUE · DÉCOUPAGE FIN AVEC DUNOVAAccéder aux détails

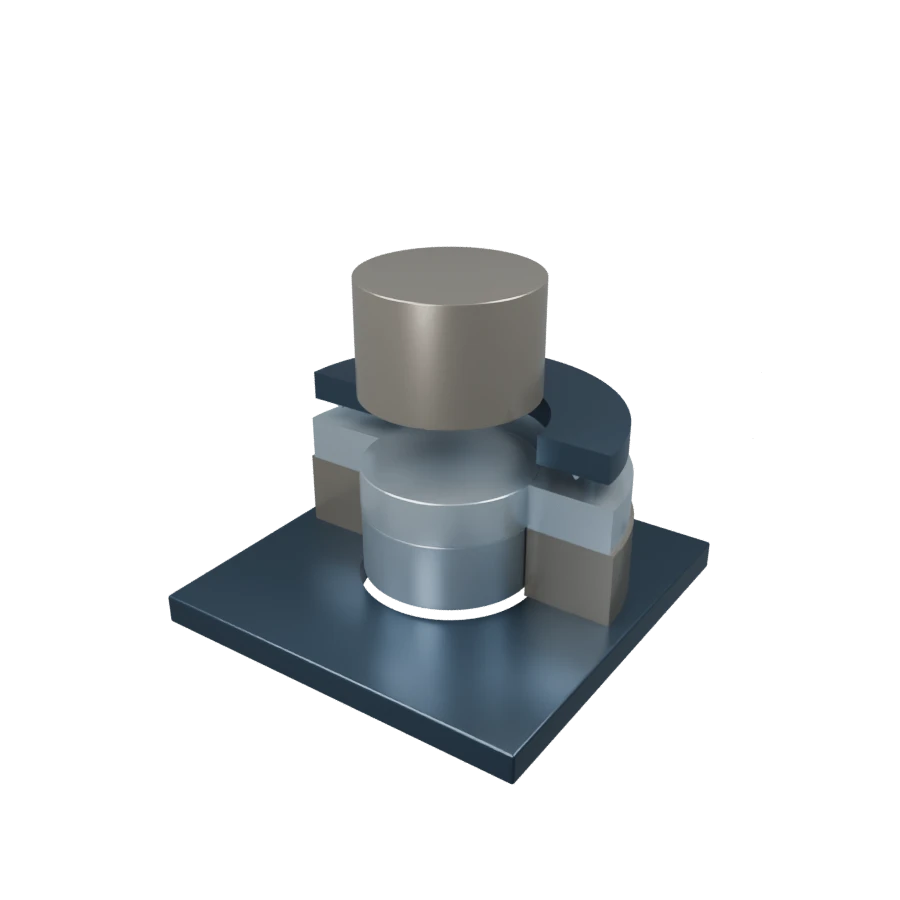

Serre-flan et contre-poinçon soutiennent la tôle pendant la coupe.

01 / 04

Découpage fin d’inox de 6 mm.

Serre-flan et contre-poinçon soutiennent la tôle pendant la coupe.

02 / 04

Maintenir. Soutenir. Séparer.

Le poinçon sépare le contour sur toute l’épaisseur de la tôle.

Illustration schématique agrandie

03 / 04

La pièce découpée se libère.

L’outil s’ouvre et soulève la pièce.

Illustration schématique agrandie

04 / 04

10 900 coups avant réaffûtage.

Documenté pour l’outil DUNOVA avec polissage client et huile de découpage fin.

Illustration schématique agrandie

.industry-story { height: auto !important; } .industry-story-sticky { position: relative !important; top: auto !important; height: auto !important; grid-template-columns: 1fr !important; grid-template-rows: auto !important; } .industry-story-heading a, .industry-story-visual { display: none !important; } .industry-story-copy { max-width: 75ch !important; } .industry-story-chapter { display: block !important; padding-top: 30px; }

Données techniques et rapport d’application

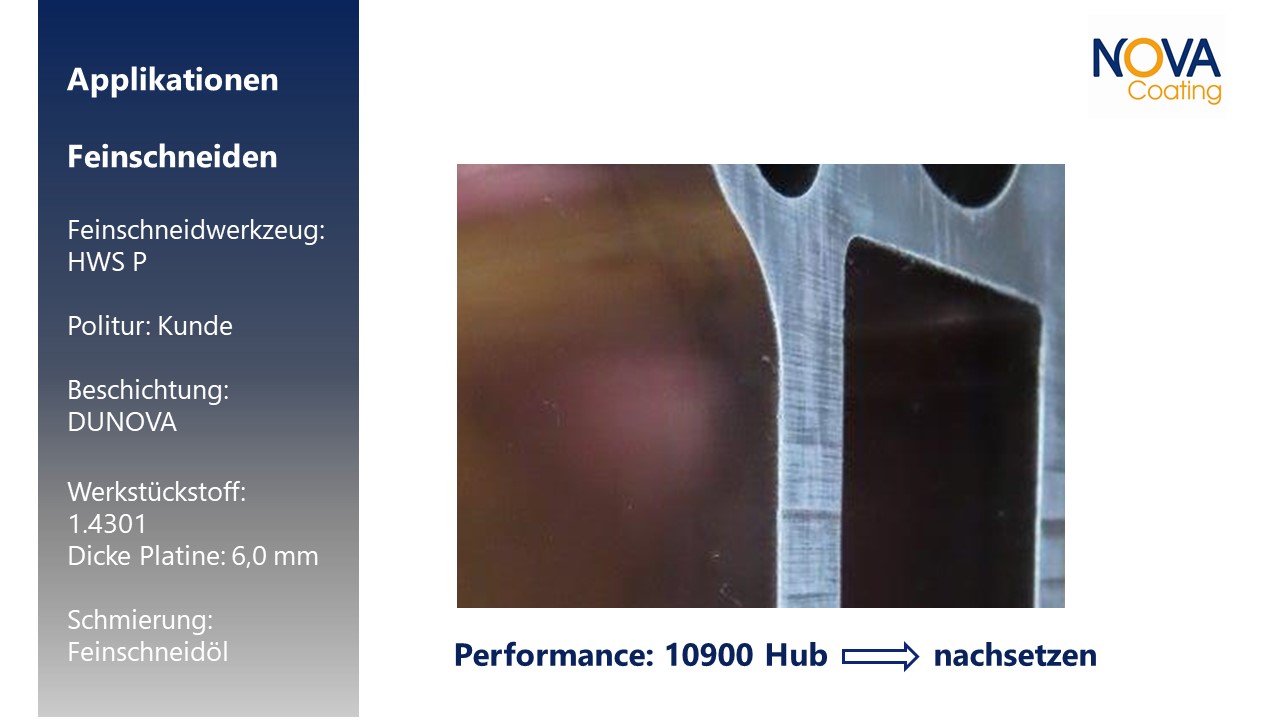

Documentation originale Découpage fin avec DUNOVA, page 1: outil, données d’usinage et résultat comparatif

Original : DUNOVA sur HWS P, polissage client, inox 1.4301, 6 mm, huile de découpage fin. Un contour circulaire de substitution et une demi-coupe expliquent le procédé ; il ne s’agit pas de CAO client. Surface de coupe, jonc et mouvements sont schématiques. Le rapport n’établit pas de comparaison revêtu/non revêtu sur la qualité de coupe.

Les résultats s’appliquent aux conditions décrites dans le rapport.
